Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | $cu με FR4 | Πάχος: | 2.0mm |
|---|---|---|---|
| Πάχος $cu: | 2OZ | θερμική αγωγιμότητα: | 3W/m.k |
| Soldermask: | μαύρος | Υπόμνημα: | PSR-4000 |
| επιφάνεια που τελειώνουν: | Χρυσός βύθισης. OSP.HAL | ||
| Επισημαίνω: | κατασκευαστές πινάκων κυκλωμάτων,παραγωγή των τυπωμένων πινάκων κυκλωμάτων |
||

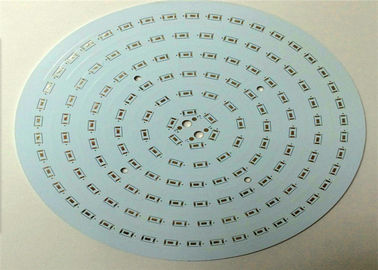

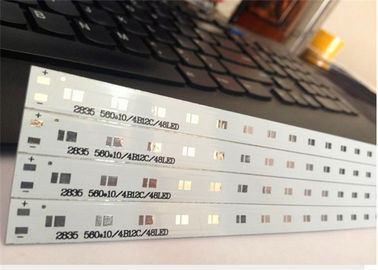

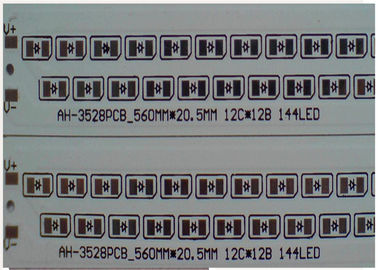

Η θερμοηλεκτρική επιτροπή $cu χωρισμού για τον οδηγημένο κατασκευαστή πινάκων κυκλωμάτων ηλεκτρικών τομέων ND φω'των
| Τύπος PCB | Υλικός τύπος | Υλικό εμπορικό σήμα | |||||||
| Ενιαίο δευτερεύον PCB Διπλό δευτερεύον PCB Πολυστρωματικό PCB Ενιαίο δευτερεύον PCB |
Cem-1 FR-4 Αργίλιο Χαλκός Κεραμικός |
SY KB IL LianMao HongRen Αρλόν KingWong VT Γαιοκτήμων 5052 σειρά |
|||||||
| Το πλεονέκτημα μας | |||||||||
| 1 | Έχουμε μας, ανεξάρτητος από το σύστημα επεξεργασίας απόβλητου ύδατος. Σιγουρευτείτε ότι θα υπάρξει ένα πολύ μεγάλο διάστημα ανάπτυξης και η σταθερότητα του περιβάλλοντος παραγωγής στο futurer | ||||||||
| 2 | Η εύκαμπτη λειτουργία, μπορεί να είναι στην παραγωγή των μικρών batch. Επίσης μπορεί να παραγάγει τις μεγάλες ποσότητες. Μπορέστε να σώσετε την παραγωγή γρήγορα. | ||||||||
| 3 | Η επείγουσα διπλή παραγωγή δειγμάτων για 24 ώρες, η επείγουσα πολυστρωματική παραγωγή δειγμάτων για 48 hours.completely σύμφωνα με τις απαιτήσεις πελατών | ||||||||
| Περίπου τα αρχεία | |||||||||
| 1 | Έχετε gerber τα αρχεία ή τα αρχεία PCB | ||||||||
| 2 | Έχετε τα δείγματα PCB. μας στείλετε σε το δείγμα. θα βοηθήσουμε δωρεάν να το αντιγράψουμε | ||||||||
| Πώς να υπολογίσει την τιμή | |||||||||
| 1 | Παραδείγματος χάριν, πλαισιωμένο το διπλάσιο μέγεθος PCB σας είναι 100 χιλ. * 200 χιλ. ευρέα, η μακροχρόνια διπλή πλαισιωμένη τιμή PCB είναι $60 τετραγωνικά μέτρα. Έτσι τα αποτελέσματα 100MM*200MM*$60/1000000=$1.2 υπολογισμού | ||||||||
| 1 inch=25.4mm | |||||||||
| Περίπου η μεταφορά. | |||||||||
| Όλη η αναφορά δεν περιλαμβάνει το κόστος μεταφορών | |||||||||
| 1 | Βρίσκετε ένα φορτίο την επιχείρηση για να σας βοηθήσετε, όταν τελειώσαμε το PCB, εμείς wiill στέλνετε στην επιχείρηση αποστολέων σας άμεσα. Εσείς άμεσα στις δαπάνες μεταφορών που πληρώνονται στην επιχείρηση αποστολέων | ||||||||
| 2 | Σας βοηθάμε αρμόδιους για τη μεταφορά, φορτίο που περιλαμβάνεται στην τιμή. Σύμφωνα με πόσα χρήματα ένας υπολογισμός χιλιογράμμου. | ||||||||
| 3 | Προκειμένου να κερδηθούν δαπάνες. Το καλύτερο είναι εσείς έχει την εξοικειωμένη επιχείρηση αποστολέων | ||||||||

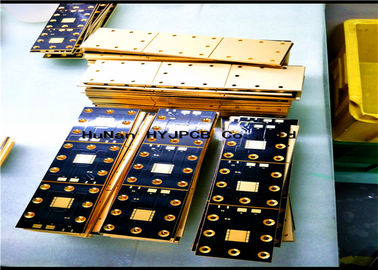

Το PCB βάσεων χαλκού, συμπεριλαμβανομένου ενός πίνακα, του πίνακα από το στρώμα κυκλωμάτων (1), το θερμικό αγώγιμο στρώμα μόνωσης (2) και το στρώμα χαλκού βάσεων (3) η σύνθετη δομή τρεις-στρώματος, το χαρακτηριστικό του είναι: περιέγραψε το στρώμα κυκλωμάτων (1) που η πλευρά του πίνακα πρέπει να μην περπατήσει στο ρεύμα επιφάνειας ενισχύει τη ζώνη ψύξης (4), στο ενισχύοντας πολλαπλάσιο οργάνωσης ζώνης ψύξης (4) κατά μήκος της κατεύθυνσης πάχους της τυφλής τρύπας (5), η τυφλή τρύπα (5) στη γραμμή (1) και το θερμικό αγώγιμο στρώμα μόνωσης (2) για να φορέσει, κάνει τον τυφλό χαλκό τρυπών (5) στο στρώμα κατώτατων βάσεων τρυπών (3) Και κάθε τυφλή τρύπα (5) στον τοίχο τρυπών και το κατώτατο σημείο της τρύπας που καλύπτεται με την επένδυση χαλκού (6), και μέσω του στρώματος επένδυσης χαλκού (6) θα περιγραφούν στη γραμμή (1) που συνδέεται με το στρώμα χαλκού βάσεων (2) που περιγράφεται. Το στρώμα κυκλωμάτων αυτού του πρακτικού νέου τύπου της θερμότητας μέσω της τυφλής τρύπας στο στρώμα χαλκού βάσεων διεξαγωγής επένδυσης χαλκού άμεσα, επομένως, για να ενισχύσει τον τομέα ψύξης της δυνατότητας ψύξης είναι καλύτερο, η ταχύτητα ψύξης είναι γρηγορότερη.
| Ικανότητα διαδικασίας | ||||||||||||||
| Υλικός τύπος: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Πάχος του Cooper: 0.5-12OZ | |||||||||||||
| Πάχος πινάκων: 0.26.0mm | Ελάχιστο μέγεθος τρυπών: 0.25mm (τελειωμένο μέγεθος τρυπών) | |||||||||||||
| Ελάχιστο πλάτος γραμμών/διάστημα: 0.08mm | Ακρίβεια διάτρυσης: +/0,05 | |||||||||||||
| Ανώτατο μέγεθος εργασίας: 520*620mm (21.25x24.5inch) | Ελάχιστο εσωτερικό πάχος στρώματος: 0.1mm | |||||||||||||
| Ελάχιστος πίνακας πάχους για την επιφάνεια HAL που τελειώνουν: 0.4mm | Πιστοποιητικό: Rohs, Iso9001, UL (στην πιστοποίηση) | |||||||||||||
| Ελάχιστο πάχος 4 στρώμα: 0.4mm | Ελάχιστο πάχος 6 στρώμα: 0.6mm | |||||||||||||
| Ελάχιστη/ανώτατη αρίθμηση στρώματος: 1/20 | Evenness ελασματοποίησης: +/--0.05mm | |||||||||||||
| Ελάχιστη πίσσα SMD: 0.125mm | Ελάχιστο φράγμα μεταξύ της λεπτής πίσσας: >0.1mm | |||||||||||||
| Στρώμα στο στρώμα εγγραφή:<0> | Έλεγχος σύνθετης αντίστασης: +/-5% | |||||||||||||
| Διαφορική σύνθετη αντίσταση: +/-10% | Τόξο πινάκων/ανοχή συστροφής:<0> | |||||||||||||
| Αναλογία επίστρωσης spect: <8:1> | Επένδυση COV: <10> | |||||||||||||
| Επιφάνεια που τελειώνουν: LF-HASL, χρυσός βύθισης/κασσίτερος/το ασημένιο ./Plating Gold/OSP, | PTH backlight: 9-9.5 επίπεδο | |||||||||||||
| Μάσκα ύλης συγκολλήσεως: Πράσινος, κόκκινος, μπλε, άσπρος, μαύρος, κίτρινος. | Εκτατό επένδυσης: >15% | |||||||||||||
