Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | $cu με FR4 | Πάχος: | 1.05.0mm |
|---|---|---|---|
| Πάχος $cu: | 2-20OZ | θερμική αγωγιμότητα: | 1.0-20W/M.K |
| Soldermask: | ΚΟΚΚΙΝΟΣ, άσπρος, black.green.blue.yellow. | Υπόμνημα: | PSR-4000 |
| επιφάνεια που τελειώνουν: | Χρυσός βύθισης. OSP.HAL | ||
| Υψηλό φως: | κατασκευαστές πινάκων κυκλωμάτων,Παραγωγή των πινάκων PCB |
||

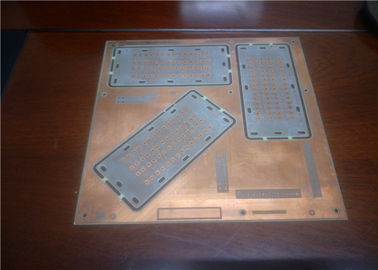

Το $cu PCB ηλεκτρικής εφαρμοσμένης μηχανικής και αυτοματοποίησης με το PCB μετάλλων FR4 επιβιβάζεται στον πίνακα κυκλωμάτων τυπωμένων υλών δύναμης
| Τύπος PCB | Υλικός τύπος | Υλικό εμπορικό σήμα | |||||||
| Ενιαίο δευτερεύον PCB Διπλό δευτερεύον PCB Πολυστρωματικό PCB Ενιαίο δευτερεύον PCB |
Cem-1 FR-4 Αργίλιο Χαλκός Κεραμικός |
SY KB IL LianMao HongRen Αρλόν KingWong VT Γαιοκτήμων 5052 σειρά |
|||||||
| Το πλεονέκτημα μας | |||||||||
| 1 | Έχουμε μας, ανεξάρτητος από το σύστημα επεξεργασίας απόβλητου ύδατος. Σιγουρευτείτε ότι θα υπάρξει ένα πολύ μεγάλο διάστημα ανάπτυξης και η σταθερότητα του περιβάλλοντος παραγωγής στο futurer | ||||||||
| 2 | Η εύκαμπτη λειτουργία, μπορεί να είναι στην παραγωγή των μικρών batch. Επίσης μπορεί να παραγάγει τις μεγάλες ποσότητες. Μπορέστε να σώσετε την παραγωγή γρήγορα. | ||||||||
| 3 | Η επείγουσα διπλή παραγωγή δειγμάτων για 24 ώρες, η επείγουσα πολυστρωματική παραγωγή δειγμάτων για 48 hours.completely σύμφωνα με τις απαιτήσεις πελατών | ||||||||
| Περίπου τα αρχεία | |||||||||
| 1 | Έχετε gerber τα αρχεία ή τα αρχεία PCB | ||||||||
| 2 | Έχετε τα δείγματα PCB. μας στείλετε σε το δείγμα. θα βοηθήσουμε δωρεάν να το αντιγράψουμε | ||||||||
| Πώς να υπολογίσει την τιμή | |||||||||
| 1 | Παραδείγματος χάριν, πλαισιωμένο το διπλάσιο μέγεθος PCB σας είναι 100 χιλ. * 200 χιλ. ευρέα, η μακροχρόνια διπλή πλαισιωμένη τιμή PCB είναι $60 τετραγωνικά μέτρα. Έτσι τα αποτελέσματα 100MM*200MM*$60/1000000=$1.2 υπολογισμού | ||||||||
| 1 inch=25.4mm | |||||||||
| Περίπου η μεταφορά. | |||||||||
| Όλη η αναφορά δεν περιλαμβάνει το κόστος μεταφορών | |||||||||
| 1 | Βρίσκετε ένα φορτίο την επιχείρηση για να σας βοηθήσετε, όταν τελειώσαμε το PCB, εμείς wiill στέλνετε στην επιχείρηση αποστολέων σας άμεσα. Εσείς άμεσα στις δαπάνες μεταφορών που πληρώνονται στην επιχείρηση αποστολέων | ||||||||
| 2 | Σας βοηθάμε αρμόδιους για τη μεταφορά, φορτίο που περιλαμβάνεται στην τιμή. Σύμφωνα με πόσα χρήματα ένας υπολογισμός χιλιογράμμου. | ||||||||
| 3 | Προκειμένου να κερδηθούν δαπάνες. Το καλύτερο είναι εσείς έχει την εξοικειωμένη επιχείρηση αποστολέων | ||||||||
| Τύπος PCB | Υλικός τύπος | Υλικό εμπορικό σήμα | |||||||
| Ενιαίο δευτερεύον PCB Διπλό δευτερεύον PCB Πολυστρωματικό PCB Ενιαίο δευτερεύον PCB |
Cem-1 FR-4 Αργίλιο Χαλκός Κεραμικός |
SY KB IL LianMao HongRen Αρλόν KingWong VT Γαιοκτήμων 5052 σειρά |
|||||||
| Το πλεονέκτημα μας | |||||||||
| 1 | Έχουμε μας, ανεξάρτητος από το σύστημα επεξεργασίας απόβλητου ύδατος. Σιγουρευτείτε ότι θα υπάρξει ένα πολύ μεγάλο διάστημα ανάπτυξης και η σταθερότητα του περιβάλλοντος παραγωγής στο futurer | ||||||||
| 2 | Η εύκαμπτη λειτουργία, μπορεί να είναι στην παραγωγή των μικρών batch. Επίσης μπορεί να παραγάγει τις μεγάλες ποσότητες. Μπορέστε να σώσετε την παραγωγή γρήγορα. | ||||||||
| 3 | Η επείγουσα διπλή παραγωγή δειγμάτων για 24 ώρες, η επείγουσα πολυστρωματική παραγωγή δειγμάτων για 48 hours.completely σύμφωνα με τις απαιτήσεις πελατών | ||||||||
| Περίπου τα αρχεία | |||||||||
| 1 | Έχετε gerber τα αρχεία ή τα αρχεία PCB | ||||||||
| 2 | Έχετε τα δείγματα PCB. μας στείλετε σε το δείγμα. θα βοηθήσουμε δωρεάν να το αντιγράψουμε | ||||||||
| Πώς να υπολογίσει την τιμή | |||||||||
| 1 | Παραδείγματος χάριν, πλαισιωμένο το διπλάσιο μέγεθος PCB σας είναι 100 χιλ. * 200 χιλ. ευρέα, η μακροχρόνια διπλή πλαισιωμένη τιμή PCB είναι $60 τετραγωνικά μέτρα. Έτσι τα αποτελέσματα 100MM*200MM*$60/1000000=$1.2 υπολογισμού | ||||||||
| 1 inch=25.4mm | |||||||||
| Περίπου η μεταφορά. | |||||||||
| Όλη η αναφορά δεν περιλαμβάνει το κόστος μεταφορών | |||||||||
| 1 | Βρίσκετε ένα φορτίο την επιχείρηση για να σας βοηθήσετε, όταν τελειώσαμε το PCB, εμείς wiill στέλνετε στην επιχείρηση αποστολέων σας άμεσα. Εσείς άμεσα στις δαπάνες μεταφορών που πληρώνονται στην επιχείρηση αποστολέων | ||||||||
| 2 | Σας βοηθάμε αρμόδιους για τη μεταφορά, φορτίο που περιλαμβάνεται στην τιμή. Σύμφωνα με πόσα χρήματα ένας υπολογισμός χιλιογράμμου. | ||||||||
| 3 | Προκειμένου να κερδηθούν δαπάνες. Το καλύτερο είναι εσείς έχει την εξοικειωμένη επιχείρηση αποστολέων | ||||||||
Το PCB βάσεων χαλκού, ένα είδος είναι μέσω του τρόπου το στρώμα μόνωσης στο χαλκό και το φύλλο αλουμινίου χαλκού, PCB βάσεων χαλκού έχει το πλεονέκτημα της υψηλής θερμικής αγωγιμότητας, μπορεί να φθάσει σε 400 W,
Η επιχείρηση υιοθετεί εσωτερικός και διεθνής τα πιό προηγμένα υλικά μετάλλων, έχει παράσχει την προστασία για την κατασκευή υψηλή - τα ποιοτικά προϊόντα, περισσότερες επιχειρήσεις ενημερώνουν συνεχώς τα προϊόντα παρέχουν μια στερεά υποστήριξη
| Ικανότητα διαδικασίας | ||||||||||||||
| Υλικός τύπος: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Πάχος του Cooper: 0.5-12OZ | |||||||||||||
| Πάχος πινάκων: 0.26.0mm | Ελάχιστο μέγεθος τρυπών: 0.25mm (τελειωμένο μέγεθος τρυπών) | |||||||||||||
| Ελάχιστο πλάτος γραμμών/διάστημα: 0.08mm | Ακρίβεια διάτρυσης: +/0,05 | |||||||||||||
| Ανώτατο μέγεθος εργασίας: 520*620mm (21.25x24.5inch) | Ελάχιστο εσωτερικό πάχος στρώματος: 0.1mm | |||||||||||||
| Ελάχιστος πίνακας πάχους για την επιφάνεια HAL που τελειώνουν: 0.4mm | Πιστοποιητικό: Rohs, Iso9001, UL (στην πιστοποίηση) | |||||||||||||
| Ελάχιστο πάχος 4 στρώμα: 0.4mm | Ελάχιστο πάχος 6 στρώμα: 0.6mm | |||||||||||||
| Ελάχιστη/ανώτατη αρίθμηση στρώματος: 1/20 | Evenness ελασματοποίησης: +/--0.05mm | |||||||||||||
| Ελάχιστη πίσσα SMD: 0.125mm | Ελάχιστο φράγμα μεταξύ της λεπτής πίσσας: >0.1mm | |||||||||||||
| Στρώμα στο στρώμα εγγραφή:<0> | Έλεγχος σύνθετης αντίστασης: +/-5% | |||||||||||||
| Διαφορική σύνθετη αντίσταση: +/-10% | Τόξο πινάκων/ανοχή συστροφής:<0> | |||||||||||||
| Αναλογία επίστρωσης spect: <8:1> | Επένδυση COV: <10> | |||||||||||||
| Επιφάνεια που τελειώνουν: LF-HASL, χρυσός βύθισης/κασσίτερος/το ασημένιο ./Plating Gold/OSP, | PTH backlight: 9-9.5 επίπεδο | |||||||||||||
| Μάσκα ύλης συγκολλήσεως: Πράσινος, κόκκινος, μπλε, άσπρος, μαύρος, κίτρινος. | Εκτατό επένδυσης: >15% | |||||||||||||
Σύμφωνα με τα πρότυπα ISO9000, εμμείνετε στο πνεύμα της εμμονής, της πλήρους συμμετοχής στη βελτίωση της ποιότητας, απορροφώντας της συνεχώς εσωτερικής και ξένης πιό πρόσφατης τεχνολογίας, βελτιώστε συνεχώς την ποιότητα των προϊόντων και υπερβείτε τις απαιτήσεις του πελάτη
