Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | VT-4A2 Alu | Πάχος: | 1.5mm |
|---|---|---|---|
| Πάχος $cu: | 2/0oz | θερμική αγωγιμότητα: | 2.2w/mk |
| Soldermask: | Tamura dsr-2200 | Υπόμνημα: | PSR-4000 |
| επιφάνεια που τελειώνουν: | Χρυσός βύθισης. OSP | ||
| Υψηλό φως: | κύκλωμα τραπεζών ηλιακής ενέργειας,κινητός πίνακας κυκλωμάτων τραπεζών δύναμης |
||

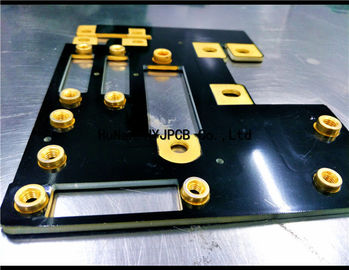

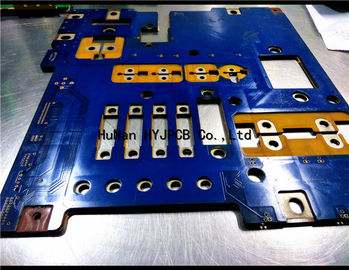

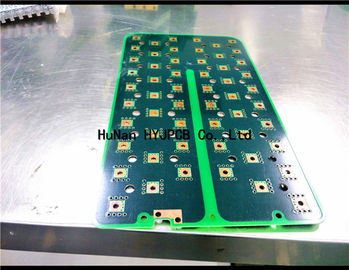

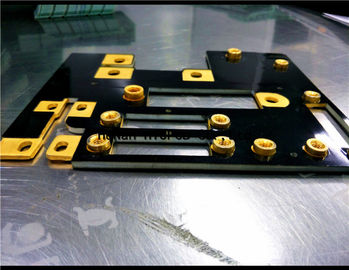

Κινητός πίνακας κυκλωμάτων τραπεζών δύναμης κατασκευαστών MCPCB PCB πυρήνων μετάλλων κυκλωμάτων τραπεζών ηλιακής ενέργειας τραπεζών δύναμης cir
| Τύπος PCB | Υλικός τύπος | Υλικό εμπορικό σήμα | |||||||
| Ενιαίο δευτερεύον PCB Διπλό δευτερεύον PCB Πολυστρωματικό PCB Ενιαίο δευτερεύον PCB |
Cem-1 FR-4 Αργίλιο Χαλκός Κεραμικός |
SY KB IL LianMao HongRen Αρλόν KingWong VT Γαιοκτήμων 5052 σειρά |
|||||||
| Το πλεονέκτημα μας | |||||||||
| 1 | Έχουμε μας, ανεξάρτητος από το σύστημα επεξεργασίας απόβλητου ύδατος. Σιγουρευτείτε ότι θα υπάρξει ένα πολύ μεγάλο διάστημα ανάπτυξης και η σταθερότητα του περιβάλλοντος παραγωγής στο futurer | ||||||||
| 2 | Η εύκαμπτη λειτουργία, μπορεί να είναι στην παραγωγή των μικρών batch. Επίσης μπορεί να παραγάγει τις μεγάλες ποσότητες. Μπορέστε να σώσετε την παραγωγή γρήγορα. | ||||||||
| 3 | Η επείγουσα διπλή παραγωγή δειγμάτων για 24 ώρες, η επείγουσα πολυστρωματική παραγωγή δειγμάτων για 48 hours.completely σύμφωνα με τις απαιτήσεις πελατών | ||||||||
| Περίπου τα αρχεία | |||||||||
| 1 | Έχετε gerber τα αρχεία ή τα αρχεία PCB | ||||||||
| 2 | Έχετε τα δείγματα PCB. μας στείλετε σε το δείγμα. θα βοηθήσουμε δωρεάν να το αντιγράψουμε | ||||||||
| Πώς να υπολογίσει την τιμή | |||||||||
| 1 | Παραδείγματος χάριν, πλαισιωμένο το διπλάσιο μέγεθος PCB σας είναι 100 χιλ. * 200 χιλ. ευρέα, η μακροχρόνια διπλή πλαισιωμένη τιμή PCB είναι $60 τετραγωνικά μέτρα. Έτσι τα αποτελέσματα 100MM*200MM*$60/1000000=$1.2 υπολογισμού | ||||||||
| 1 inch=25.4mm | |||||||||
| Περίπου η μεταφορά. | |||||||||
| Όλη η αναφορά δεν περιλαμβάνει το κόστος μεταφορών | |||||||||
| 1 | Βρίσκετε ένα φορτίο την επιχείρηση για να σας βοηθήσετε, όταν τελειώσαμε το PCB, εμείς wiill στέλνετε στην επιχείρηση αποστολέων σας άμεσα. Εσείς άμεσα στις δαπάνες μεταφορών που πληρώνονται στην επιχείρηση αποστολέων | ||||||||
| 2 | Σας βοηθάμε αρμόδιους για τη μεταφορά, φορτίο που περιλαμβάνεται στην τιμή. Σύμφωνα με πόσα χρήματα ένας υπολογισμός χιλιογράμμου. | ||||||||
| 3 | Προκειμένου να κερδηθούν δαπάνες. Το καλύτερο είναι εσείς έχει την εξοικειωμένη επιχείρηση αποστολέων | ||||||||
Το εργοστάσιο είναι εξειδικευμένο στους κεραμικούς πίνακες κυκλωμάτων, PCB βάσεων χαλκού, πίνακες κυκλωμάτων αργιλίου καθρεφτών, υψηλά προϊόντα PCB υποστρωμάτων αργιλίου θερμικής αγωγιμότητας όπως η έρευνα και η ανάπτυξη και η παραγωγή, χαρακτηριστικά γνωρίσματα προϊόντων εκτός από το στρώμα μόνωσης λεπτά, μικρή αντίσταση θερμότητας, nonmagnetic, καλός διασκεδασμός θερμότητας, υψηλή μηχανική δύναμη, εργασία έχει επίσης μια καλή αξιοπιστία, μακριά ζωή υπηρεσιών. Κατά συνέπεια, χρησιμοποιούνται ευρέως των συσκευάζοντας ΣΠΑΔΙΚΩΝ στο φωτισμό, υψηλής ισχύος οδηγήσεων, υψηλής ισχύος παροχή ηλεκτρικού ρεύματος, εγκατάσταση εφαρμοσμένης μηχανικής των λαμπτήρων και των φαναριών, εμπορικός φωτισμός, φανάρια οικιακού φωτισμού λαμπτήρες και, και άλλοι τομείς του πράσινου φωτισμού.
| Ικανότητα διαδικασίας | ||||||||||||||
| Υλικός τύπος: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Πάχος του Cooper: 0.5-12OZ | |||||||||||||
| Πάχος πινάκων: 0.26.0mm | Ελάχιστο μέγεθος τρυπών: 0.25mm (τελειωμένο μέγεθος τρυπών) | |||||||||||||
| Ελάχιστο πλάτος γραμμών/διάστημα: 0.08mm | Ακρίβεια διάτρυσης: +/0,05 | |||||||||||||
| Ανώτατο μέγεθος εργασίας: 520*620mm (21.25x24.5inch) | Ελάχιστο εσωτερικό πάχος στρώματος: 0.1mm | |||||||||||||
| Ελάχιστος πίνακας πάχους για την επιφάνεια HAL που τελειώνουν: 0.4mm | Πιστοποιητικό: Rohs, Iso9001, UL (στην πιστοποίηση) | |||||||||||||
| Ελάχιστο πάχος 4 στρώμα: 0.4mm | Ελάχιστο πάχος 6 στρώμα: 0.6mm | |||||||||||||
| Ελάχιστη/ανώτατη αρίθμηση στρώματος: 1/20 | Evenness ελασματοποίησης: +/--0.05mm | |||||||||||||
| Ελάχιστη πίσσα SMD: 0.125mm | Ελάχιστο φράγμα μεταξύ της λεπτής πίσσας: >0.1mm | |||||||||||||
| Στρώμα στο στρώμα εγγραφή:<0> | Έλεγχος σύνθετης αντίστασης: +/-5% | |||||||||||||
| Διαφορική σύνθετη αντίσταση: +/-10% | Τόξο πινάκων/ανοχή συστροφής:<0> | |||||||||||||
| Αναλογία επίστρωσης spect: <8:1> | Επένδυση COV: <10> | |||||||||||||
| Επιφάνεια που τελειώνουν: LF-HASL, χρυσός βύθισης/κασσίτερος/το ασημένιο ./Plating Gold/OSP, | PTH backlight: 9-9.5 επίπεδο | |||||||||||||
| Μάσκα ύλης συγκολλήσεως: Πράσινος, κόκκινος, μπλε, άσπρος, μαύρος, κίτρινος. | Εκτατό επένδυσης: >15% | |||||||||||||
